重質(zhì)耐火磚屬于耐高溫耐磨損耐火材料，使用溫度較高，多用于工業(yè)窯爐的工作層或?qū)硬牧希乐垢邷厝芤簩ΩG體造成傷害，保護(hù)隔熱層材料。輕質(zhì)耐火磚屬于隔熱保溫磚，使用溫度低，多用于窯爐或熱工設(shè)備的保溫層材料，減少熱量損失，節(jié)省能源消耗。今天元領(lǐng)小編將給大家以重質(zhì)高鋁磚和輕質(zhì)高鋁磚為例說明兩者的區(qū)別在哪。

  重質(zhì)耐火磚和輕質(zhì)耐火磚的區(qū)別：

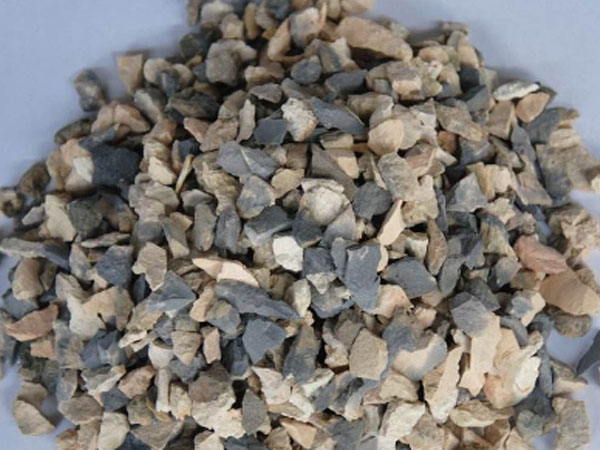

  1、生產(chǎn)工藝不同。重質(zhì)高鋁磚采用高鋁礬土熟料為主要原料，軟質(zhì)黏土和廢漿紙液為結(jié)合劑，經(jīng)高壓成型、干燥、高溫?zé)贫伞］p質(zhì)高鋁磚是采用高鋁礬土熟料與粘土結(jié)合劑、發(fā)泡劑混合配置并且采用澆注成型為前提，還的是在高溫中才能燒制出來的。雖然他們都屬于燒結(jié)耐火磚，但是一個是采用高壓成型，另一個是采用澆注成型。

  2、體積密度不同。重質(zhì)高鋁磚的體積密度在2.3-2.65g/cm3，體積密度致密，氣孔率低，小于23%；輕質(zhì)高鋁磚的體積密度在0.6-1.5g/cm3，體積密度小，氣孔率高大于45%以上。

  3、耐火溫度不同。重質(zhì)高鋁磚的耐火溫度在1580-1790度左右，耐高溫性能好。輕質(zhì)高鋁磚的使用溫度在1350-1500度左右。

  4、使用部位不同。重質(zhì)高鋁磚較高的耐火溫度可用于與熔渣或溶液接觸的部位，氣孔率低，抗?jié)B透性強。輕質(zhì)高鋁磚的使用溫度低，氣孔率高，不能與火焰或熔渣接觸，熔渣容易通過滲透磚體內(nèi)部對磚體造成損壞，多用于隔熱保溫層材料。

  以上就是元領(lǐng)小編對重質(zhì)耐火磚和輕質(zhì)耐火磚的區(qū)別進(jìn)行簡單介紹。從上述的介紹中，可以知道兩者區(qū)別很明顯，生產(chǎn)工藝、體積密度、耐火溫度、使用部位都是不同，不同的材料會有各自相適應(yīng)的位置。當(dāng)我們在進(jìn)行選購材料時，需要從自身需求出發(fā)，選擇合適自己使用的耐火材料才對。
